光纖拉錐機（CTS-80）
產品描述
CTS-80 火焰光纖拉錐系統是面向中低功率光纖器件研發 與量產的高性價比專業設備，以氫氧火焰為核心熱源， 適配 (2+1) X1 泵浦光纖合束器、光纖模式匹配器、微納 光纖、拉錐耦合器、拉錐波分復用器等多款光纖器件制 作。設備集成拉錐、封裝、光功率檢測一體化功能，支 持多規格定制配置，是光通信、光纖傳感領域中小批量 器件研發與生產的優選裝備。
核心特點
? 上氫下氧/上下對稱外氫內氧火頭設計
? 集成拉錐、點拉/點燒修復、冷拉、封裝固化全流程功能

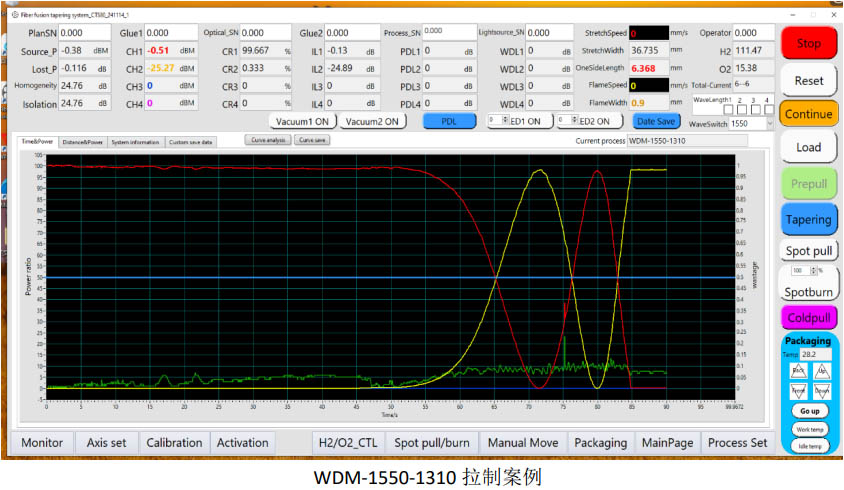

? 全參數實時監控
? 支持拉錐流程模板化新建/保存/調用

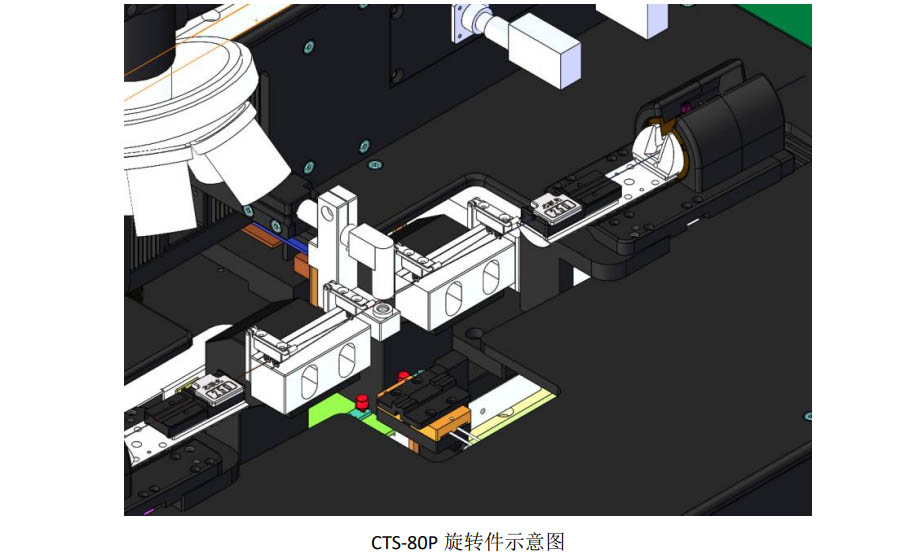

? 支持電動保偏旋轉
技術指標
工作參數 | 單位 | CTS-80 | CTS-80P |
電動保偏旋轉功能 | - | 無 | 有 |
旋轉軸行程 | ° | - | 360 |
旋轉軸精度 | ° | - | 0.1 |
拉錐長度 | mm | 20~80 | |
拉錐位移精度 | um | ±0.1 | |
適配拉錐波長 | nm | 400~3600（可定制） | |
拉伸速度調節精度 | mm/s | 0.001 | |
火焰掃描長度 | mm | 0~40 | |
火焰掃描精度 | mm | ±0.1 | |
火焰運動方向 | - | 往返 | |
氫氧壓力限制 | MPa | 氫氣≤0.3、氧氣≤0.1 | |
封裝固化溫度 | ℃ | 85~115 | |
工作相對濕度 | %RH | 0~95（無冷凝） | |
大氣壓力 | Kpa | 70~106 | |
供電電源 | V/Hz | AC110~220/50~60 | |
外形尺寸（L*W*H） | mm | 458*530*192 | |
訂購信息
型號 | 通道數量 | 波長 | 光纖觀察 | 氣路配件 |
CTS-80 CTS-80P（帶電動 保偏旋轉） | 1=1 2=2 3=3 4=4 | 1=400~1100nm 2=400~1700nm 3=800~1700nm 4=1500~3600nm | 0=無 1=長臂顯微鏡 2=電子顯微鏡 3=工業 CCD | 0=無 1=氫氣發生器 2=氫氧混合發生器 |
標準配件清單
配件 | 型號 | 單位 | 數量 |
火焰拉錐系統（含電腦） | CTS-80/CTS-80P | 套 | 1 |
任意 V 槽夾具 | （按客戶需求提供） | 對 | 1 |
光功率探測器 | / | 通道 | 2 |
氫氧氣管 | / | 米 | 4 |
氫氧發生器 | / | 臺 | 1 |
合格證 | / | 份 | 1 |
保修卡 | / | 份 | 1 |
使用說明書 | / | 份 | 1 |
木箱（打包） | / | 個 | 1 |
